Posición del producto:
La grasa de sello de cola de escudo es el consumible más consumible en el túnel de escudo. Rellena los huecos entre cepillos de alambre en la cola de escudo, formando un sello de grasa continuo entre el exterior del segmento y el interior de la cola de escudo, evitando que el agua subterránea, la lechada y la tierra entren en el túnel.
La grasa de sello de cola de escudo es el consumible más consumible en el túnel de escudo. Rellena los huecos entre cepillos de alambre en la cola de escudo, formando un sello de grasa continuo entre el exterior del segmento y el interior de la cola de escudo, evitando que el agua subterránea, la lechada y la tierra entren en el túnel.
La serie HDC-DWYZ utiliza un sistema de refuerzo de polímero y fibra compuesta. Las fibras sintéticas forman una red 3D dentro de la grasa, combinada con aceite base de alta adhesión, proporcionando una excelente resistencia al lavado con agua bajo alta presión de agua. Disponible en grado bombeable (DWYZ-01) y grado paleta (DWYZ-02).
|
Equipamiento aplicable |
|
TBM con balance de presión de tierra (EPB) |
|
TBM de suspensión / Mixshield |
|
Hard Rock TBM (Escudo Simple/Doble) |
|
Máquina de Levantamiento de Tuberías y Micro TBM |
|
Modelo |
Embalaje |
Vida útil |
Notas |
|
HDC-DWZ-01 |
Tambor de Hierro de 250 kg
|
12 meses |
|
|
Ítem de prueba |
Especificaciones |
Método de prueba |
|
Apariencia |

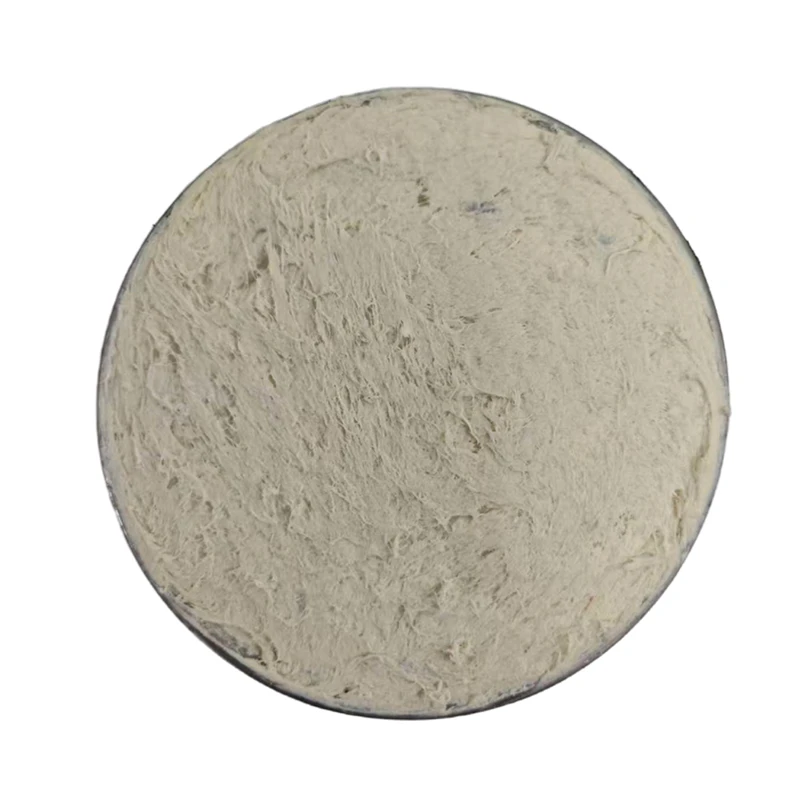

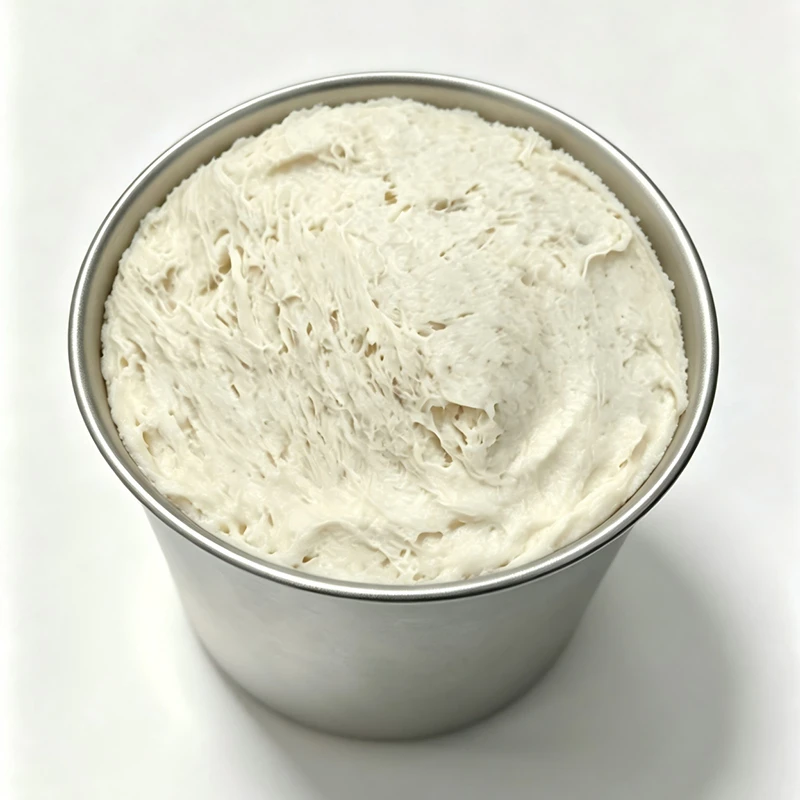

Pasta fibrosa amarilla |
Visual |
|
Densidad (25°C) |
1,25~1,50 g/cm³ |
GB/T 13477.2- 2018 |
|
Penetración del cono (25°C, 0,1 mm) |
180-210 |
GB/T 269-2023 |
|
Bombeabilidad |
25~75g/min |
T/CC 8-2023 Apéndice A |
|
Rendimiento de sellado a presión de agua (3,5 MPa) |
Grado A |
T/CC 8-2023 Apéndice B |
|
Propiedad de adhesión |
≥70 |
Método de Prueba de Control Interno Empresarial |
|
Resistencia al lavado por agua |
≤50mm |
Método de Prueba de Control Interno Empresarial |
|
Difusión de la uniformidad |
≥85% |
Método de Prueba de Control Interno Empresarial |
|
Ítem de prueba |
Índice Técnico |
Método de prueba |
|
Apariencia |
Pasta fibrosa amarilla |
Visual |
|
Densidad (25°C) |
1,25~1,50 g/cm³ |
GB/T 13477.2-2018 |
|
Penetración de cono sin trabajar (25°C, 0,1 mm) |
190～220 |
GB/T 269-2023 |
|
Bombeabilidad (g/min) |
— |
T/CC 8-2023 Apéndice A |
|
Rendimiento de sellado a presión de agua (3,5 MPa) |
Grado A |
T/CC 8-2023 Apéndice B |
|
Propiedad de adhesión |
≥150 |
Método de Prueba de Control Interno Empresarial |
|
Resistencia al lavado por agua |
≤50mm |
Método de Prueba de Control Interno Empresarial |
|
Uniformidad de Dispersión (%) |
— |
Método de Prueba de Control Interno Empresarial |
• Excelente resistencia al lavado por agua
Lavado de agua ≤3–5% a 38°C, sellado estable a 6 bar
• Alta adhesión metálica
Tasa de adherencias ≥95% (P) / ≥98% (T)
• Estructura reforzada con fibra
Las fibras sintéticas forman esqueleto 3D, antiextrusión
• Amplio rango de temperaturas
10°C a +60°C
• Bombeabilidad suave
Mínimo a 25°C, 0,5 MPa, sin obstrucción
• Fórmula ecológica
Aceite base biodegradable libre de cloro, sin metales pesados
• Rentable
Un 30–50% inferior a las marcas importadas con un rendimiento equivalente
• Historial probado
Historial probado
● Antes del lanzamiento del TBM, rellenar manualmente todos los huecos entre las filas de cepillos de alambre con la llana WR-89T. Esta es la base del sistema de sellado. Cualquier vacío que quede durante el relleno inicial se agrandará con la presión del agua durante la excavación.
● Rellena bien entre cada hilera de pincel, sin puntos ciegos
● Referencia: 25–40 kg por hilera de pincel, dependiendo del diámetro del TBM
● Inspeccionar cada fila tras el llenado, confirmar que no hay huecos antes del montaje
● Durante el avance del TBM, bombear continuamente el WR-89P en el hueco de cola del escudo mediante una bomba automática de grasa. La grasa se presiona en huecos de la escobilla bajo presión, fusionándose con el relleno inicial del WR-89T para formar un sello dinámico continuo.
● 0,2–0,5 MPa / Presión de inyección: 0,2–0,5 MPa por encima de la presión externa de agua/lechada
● Dosis: 8–15 kg por anillo, dependiendo del diámetro y las condiciones del suelo
● Precaución: Monitorizar la presión de inyección de forma continua; una caída brusca de presión puede indicar deformación o daño por cepillo
● Aumentar el grado de contenido de fibra para tierras de alta permeabilidad
